Details:
INTAconnection Editorで入出力確認用のフローを作りラズパイ上で動作確認を行ってみました。
なお、動作確認にはスタートアップガイド記載の「Bullseye」OSを使用しています。
現在のRaspberry Pi ImagerではBullseyeを選択できなかったため、OSイメージを別途取得して使用しました。
今回は、
X07(GPIO26) の入力状態を
Y00(GPIO14) にそのまま出力する
シンプルな確認フローです。（ラズパイのピンヘッダ上で確認がしやすいポートを選択しました）

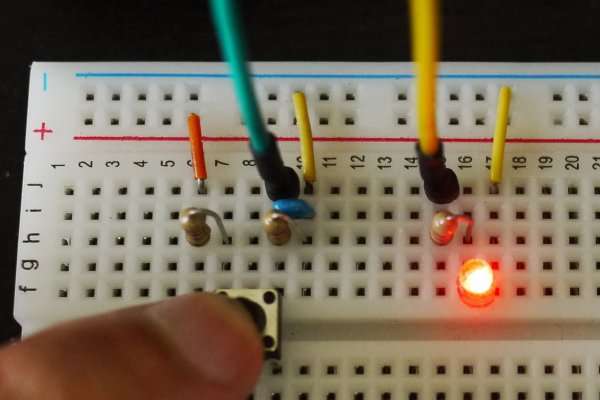

スイッチを押すと、X07がHレベルとなるように接続しています（緑の線）
X07がHレベルになると、Y00もHレベルとなります。
Y00から黄色の線でLEDへ接続しているため、
Y00がHレベルになるとLEDが点灯します。
簡単に組めるので、センサーをトリガーに、条件等のロジックを組むといろいろ出来そうです。

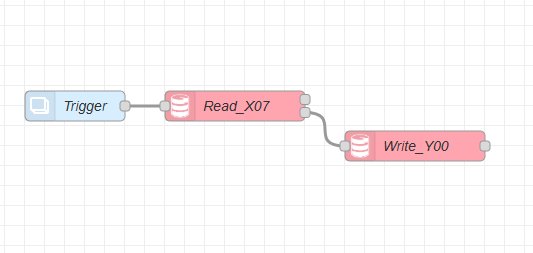

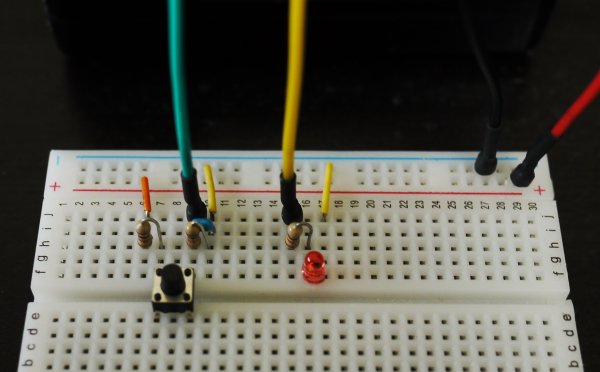

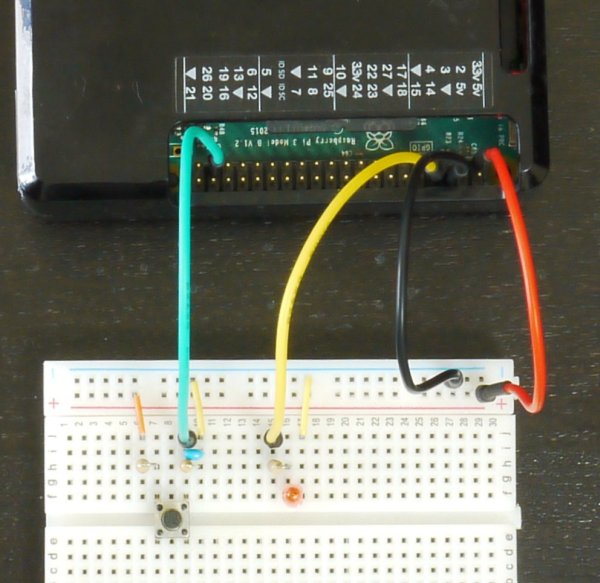

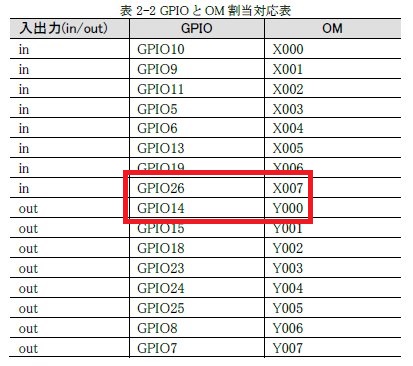

※動作確認時のフロー図とプログラム、確認時の写真（全体、スイッチ押下前と後）とGPIOとOMとの関係表（赤枠が使用している部分）を添付します。
